一、什么是 CoWoP？

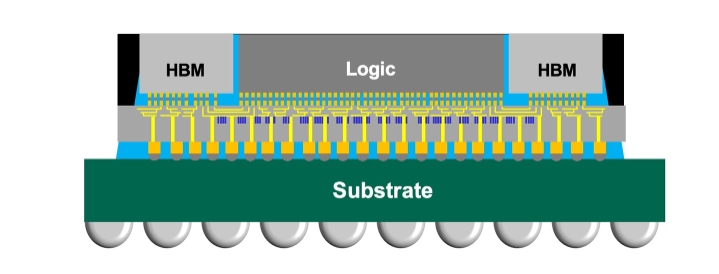

• CoWoS（Chip?on?Wafer?on?Substrate）：傳統先進的 2.5D 封裝，將硅芯片（Logic + HBM）并排貼在一個中介層（硅 Interposer）上，再焊接到封裝基板（Package Substrate），然后用 BGA 焊球連接到主板。



• CoWoP 的核心思路就是把這個封裝基板去掉 —— CoWoP = CoWoS - 封裝基板。中介硅片 + 芯片直接安裝在增強型主板上，不再走傳統封裝那一層。



二、為什么這么做？CoWoP 有什么好處

• 省掉中間層，降低信號損耗
  封裝基板那層走線、引線、接觸都會帶來寄生電阻、電容。去掉后，邏輯芯片對高帶寬連接（如 NVLink）更可靠、更遠、更快。

• 熱性能更強
  沒有封裝基板那塊厚材料，封裝熱膨脹系數配合更一致、熱堆棧更薄，散熱更直接、更好控溫，減少板變形（warpage）。

• 成本下降
  去掉封裝底板和封裝蓋，少了材料、工藝、BGA焊球等制造步驟，潛在節約封裝成本，同時也減輕整體厚度、體積。

三、CoWoP 的關鍵技術要點

1. 主板（Platform PCB）必須升級
   PCB 上要具備過去由封裝 substrate 提供的高密度布線能力，包括精準微線距、精準信號/電源/地層布線能力。

2. 中介層（Interposer）依然重要
   包含 GPU 核心和 HBM 等小 die，放在高精度硅片 interposer 上，保持高帶寬連接能力。

3. 可靠力學與熱匹配設計
   硅 interposer、die 與 PCB 的熱膨脹系數（CTE）必須匹配，避免因熱循環導致 warpage 或失效。

4. 信號電氣完整性管理
   PCB 與 interposer 對高速信號（如 NVLink、HBM RDL）路徑需要嚴格控制阻抗、延遲、電容、電感分布。

四、NVIDIA 的 CoWoP 規劃與時間節點

• 自 2025 年 7 月 起，NVIDIA 在內部進行 GB100 的 CoWoP 機械樣板測試（含 Dummy GPU/HBM），尺寸約 110?mm × 110?mm。

• 2025 年 8 月 將進行結構、電氣、熱性能和 NVLink 帶寬驗證。

• 2026 年 2 月 開啟 GR100 CoWoP 功能驗證，接著在 2026 年 10 月 推出 GR150 助力并行 CoWoS 與 CoWoP 路線。

五、系統流程概覽（從傳統到 CoWoP）

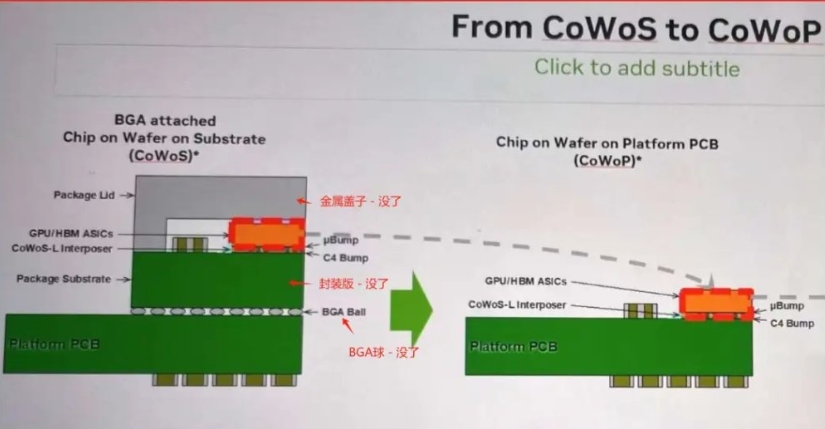

CoWoP 是在先進 AI 封裝中，去掉了封裝基板這一層，把 die + interposer 直接貼到平臺 PCB 上，借力 PCB 本身承接 substrate 功能，讓信號更快、熱阻更小、成本更低，但要求 PCB、設計和熱機械一體化的集成度非常高。

六、 CoWoP（Chip?on?Wafer?on?Platform） 對半導體產業鏈的影響：

1、封裝模式變革：需求遷移與供應鏈重構

• 從 CoWoS?S 向 CoWoS?L 或 CoWoP 的轉變，意味著對封裝基板層的大幅調整。NVIDIA 正逐漸減少 CoWoS?S 訂單，集中資源投入 CoWoS?L 與 CoWoP，以支撐 Blackwell 系列高性能 AI GPU 的發展 。

• TSMC 的 CoWoS 能力長期供不應求，CoWoP 的推廣可能部分緩解這一瓶頸，特別是若 CoWoP 能有效替代部分 CoWoS-S 產能需求 。

• 同時，NVIDIA 開始尋求與 UMC、Intel、Amkor、ASE 等合作伙伴合作，建立多元化的封裝供應鏈，減輕對 TSMC 獨占 CoWoS 的依賴。

2、對封裝、PCB、PCB 材料與制造合作伙伴的挑戰

• CoWoP 將封裝 substrate 功能遷移到平臺 PCB，這要求 PCB 廠商升級生產工藝：更細線距、高密度線路、多層電源地層、低熱膨脹系數材料等。

• 原先制作封裝 substrate 的企業，如 Amkor、ASE、SPIL，在 CoWoP 時代需調整定位，可能轉向更多 interposer 的測試與組裝環節，或擴展業務至高精度 PCB 領域。

3、封裝供應商與功耗相關鏈條的重新布局

• 傳統 CoWoS substrate 供應商業務可能減少，而 提供硅中介層（interposer）的廠商需求將持續增長。

• HBM 高帶寬內存供應商（如 SK Hynix、Samsung）由于 CoWoP 依然使用 HBM，與封裝 interposer 集合，因此對 HBM 的依賴繼續強化，市場需求和價格仍上漲趨勢明顯。

4、研發挑戰與聯盟協同升級

• CoWoP 要求 PCB 與 interposer、die 一體設計，信號、電源、熱管理、機械力學需協同工程化實現。這推動 設計工具商、EDA、材料商、PCB 廠商共研新規范。

• 封裝技術更新加快，CoWoP 與 CoWoS?L、FOPLP（扇出面板級封裝）形成互補和競爭。這對封裝廠商提出更高要求，也創造新的合作空間 。

5、產業鏈整體影響概覽

6、小結一句話

CoWoP 帶來的最核心影響是：將封裝 substrate 的功能重置到主板層，推動 PCB 制造商、設計工具、材料供應商與傳統封裝廠商重新協作，重構 AI 封裝與供應鏈生態。 它不僅可能緩解 CoWoS 的產能瓶頸，還將推動封裝與板級供應鏈邁向更高集成度和設計協同性時代。
