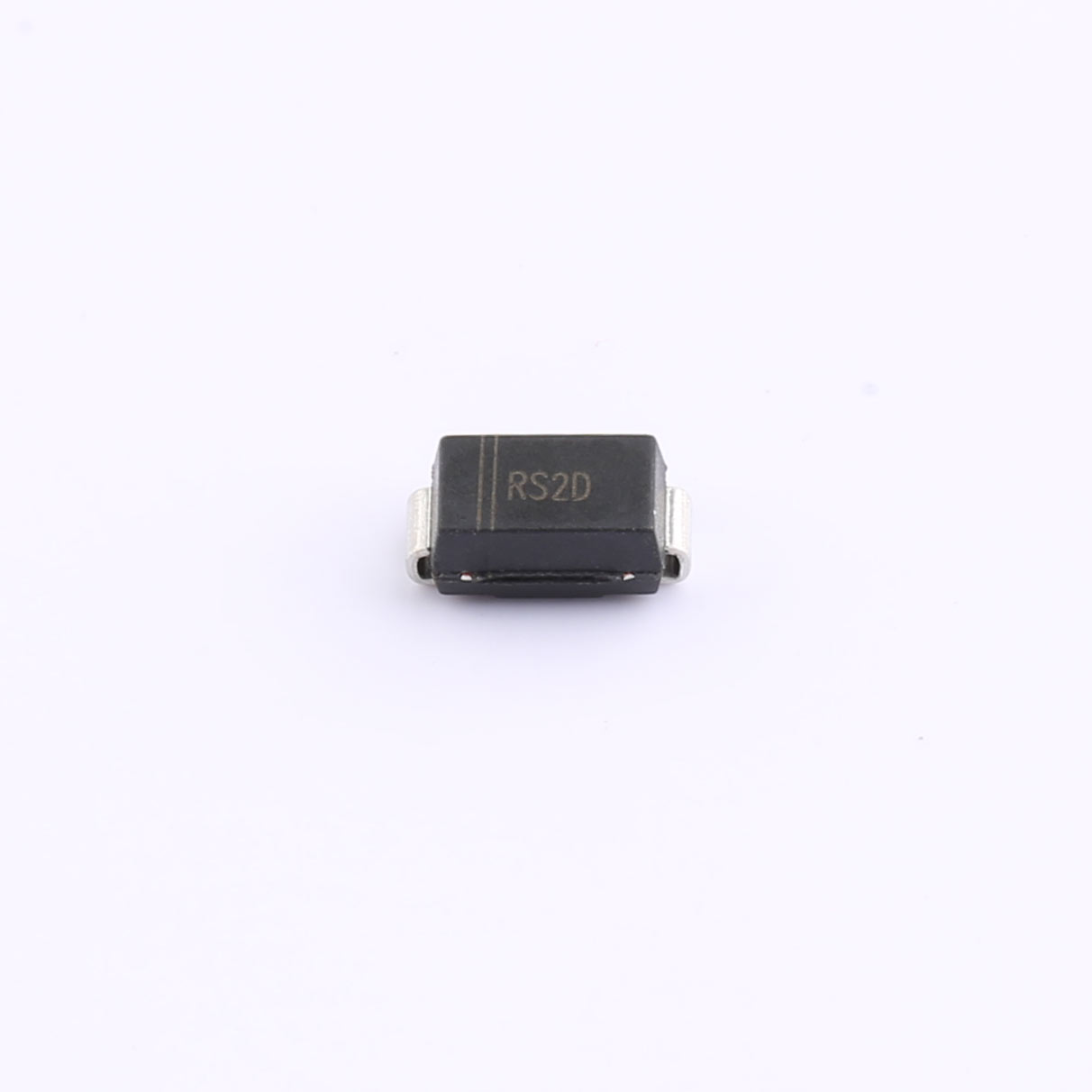

快恢復二極管RS2D
快恢復二極管 RS2D 是一款高性能的半導體器件，專為需要快速開關響應和高效能量轉換的應用場景設計。
VRRM(V)：200V
IO(A)：2A
VF(V)：1.3V
IR(A)：5μA
trr(ns)：150ns
Package：SMA
一、產品概述
快恢復二極管 RS2D 是一款高性能的半導體器件，專為需要快速開關響應和高效能量轉換的應用場景設計。它結合了高反向耐壓、大電流通過能力以及快速的反向恢復時間，能夠有效提高電路的效率和可靠性，廣泛應用于開關電源、逆變器、電機驅動等領域。
二、主要參數
反向耐壓 (VRRM)：200V，能夠承受高達 200V 的反向電壓，確保在高電壓環境下的穩定性。
平均整流電流 (IO)：2A，可承載 2A 的平均整流電流，適用于中小功率電路。
正向壓降 (VF)：1.3V @ 2A，低正向壓降有助于減少功率損耗，提高電路效率。
反向電流 (IR)：5μA @ 200V，極低的反向漏電流確保在反向偏置時的高阻態，提高電路可靠性。
反向恢復時間 (trr)：150ns，快速的反向恢復時間使其適合高頻開關應用，減少開關損耗。
封裝形式：SMA，標準的封裝設計，便于安裝和集成，適合各種電路板設計。
三、產品特點
高電壓承受能力：200V 的反向耐壓能力，使其在高電壓應用中表現出色，能夠有效防止擊穿。
大電流通過能力：2A 的平均整流電流，適用于中小功率電路，滿足多種應用場景的需求。
低正向壓降：1.3V 的低正向壓降減少了導通狀態下的功率損耗，提高了整個電路的效率。
快速反向恢復：150ns 的快速反向恢復時間，確保在高頻開關應用中的高效性能，減少開關損耗。
極低反向漏電流：5μA 的極低反向漏電流，確保在反向偏置時的高阻態，提高電路的穩定性和效率。
高可靠性：經過嚴格的質量控制和測試，確保在各種復雜工作環境下的長期穩定性。
標準封裝：SMA 封裝形式，便于安裝和集成，適合各種電路板設計。
四、應用場景
快恢復二極管 RS2D 廣泛應用于以下領域：
開關電源：在 DC-DC 轉換器、AC-DC 適配器中作為整流元件，提高電源轉換效率。
逆變器：在光伏逆變器、UPS 電源中，用于高頻開關和能量轉換。
電機驅動：在無刷直流電機、步進電機驅動電路中，提供高效的整流和保護功能。
高頻電路：在高頻通信設備、雷達系統中，作為關鍵的開關元件。
