SL2309是一款中壓P溝道MOSFET,該MOS管的關鍵參數包括漏源電壓Vdss為60V,連續漏極電流Id為1.6A,功率Pd為1.5W,導通電阻RDS(on)為140mΩ,閾值電壓Vgs(th)為2V,工作溫度范圍-55℃ ~ +150℃,封裝為SOT-23-3。
SL2309是一款中壓P溝道MOSFET,漏源電壓為60V,連續漏極電流為1.6A,具有低導通電阻和高速開關特性。此外,該器件還具有低閾值電壓和低輸入電容等特點,非常適合用于功率開關和DC-DC轉換器等應用中。

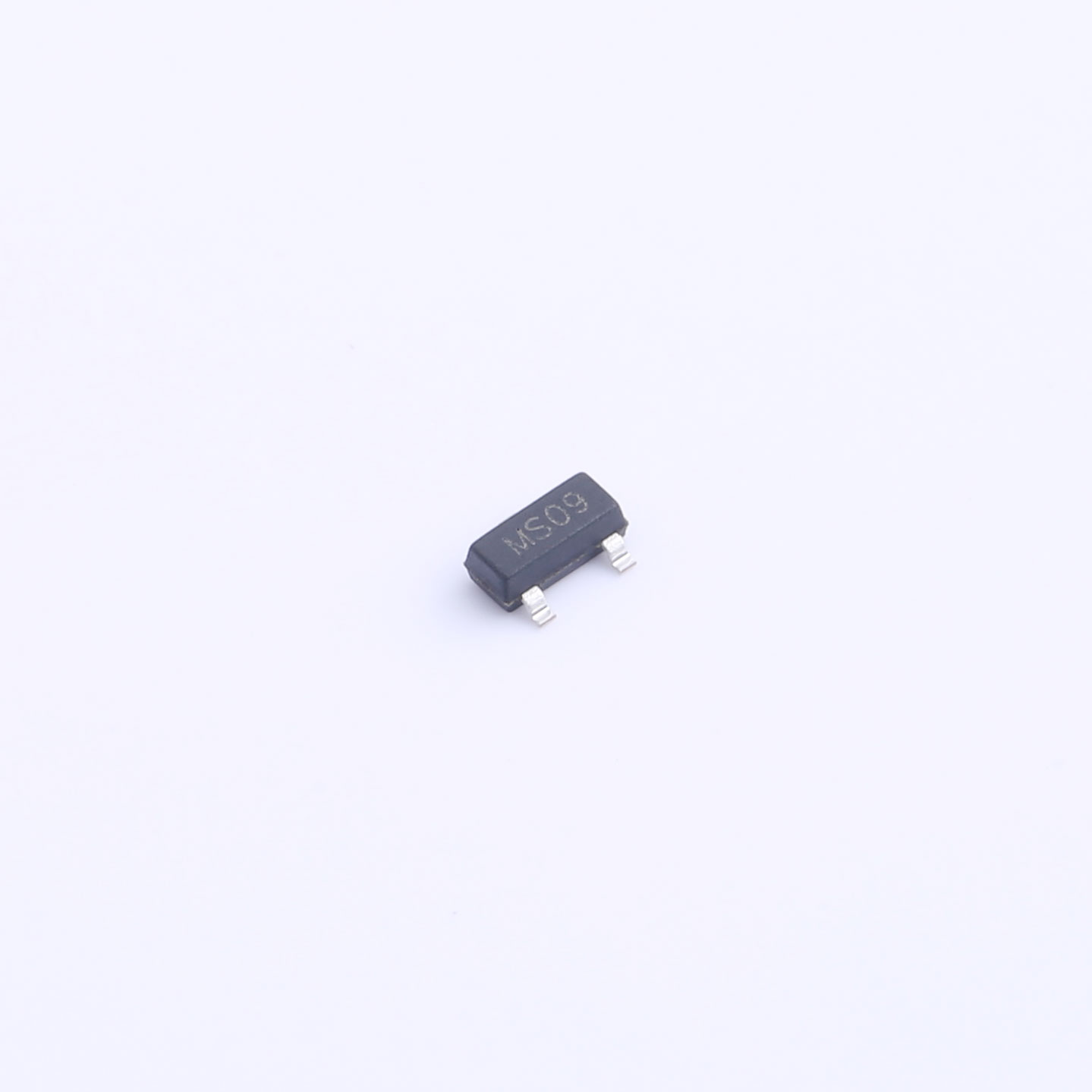

產品名稱: SL2309 P溝道中壓MOSFET
概述:
SL2309是一款中壓P溝道MOSFET,漏源電壓為60V,連續漏極電流為1.6A,具有低導通電阻和高速開關特性。此外,該器件還具有低閾值電壓和低輸入電容等特點,非常適合用于功率開關和DC-DC轉換器等應用中。
主要特性:
- 漏源電壓(Vdss):60V
- 連續漏極電流(Id):1.6A
- 功率(Pd):1.5W
- 導通電阻(RDS(on)):140mΩ @ 10V, 1.5A
- 閾值電壓(Vgs(th)):2V @ 250uA
- 柵極電荷(Qg):11.3nC @ 10V
- 輸入電容(Ciss):444.2pF @ 30V
- 反向傳輸電容(Crss):17.9pF @ 30V
- 工作溫度范圍:-55℃ ~ +150℃
- 封裝:SOT-23-3
應用:
- DC-DC轉換器
- 電池管理
- 電機驅動
- 電源開關
- LED驅動
注意事項:
- 此器件為靜電敏感器件,操作時需注意防靜電措施。
- 操作時需注意最大額定電壓和電流,以免損壞器件。
- 器件工作溫度不應超過規定范圍。
