深圳市薩科微半導體有限公司技術骨干來自清華大學，以新材料新工藝新產品推動公司發展，掌握國際領先的第三代半導體碳化硅功率器件技術。薩科微是集電子元器件的設計、生產和銷售一體化的高新科技企業，為客戶提供可靠的產品和配套的技術服務。為了電子產品方案公司、電子應用工程師和電子發燒友們用好薩科微半導體的產品，薩科微slkor（www.slkoric.com）工程師們在客戶端的應用中，精選出典型案例與大家分享：

1.1名稱：薩科微SL4054應用于500mA恒流/恒壓座式充電器

1.2應用：USB電源、掌上電腦、MP3 播放器、藍牙耳機、數碼相機、蜂窩電話、PDA

1.3芯片功能：

薩科微“slkor”SL4054是一款完整的采用恒定電流/恒定電壓的單節鋰離子電池充電管理芯片。應用方案運用較少的外部元件使其成為便攜式應用的理想器件，SL4054可以適合USB電源和適配器電源工作。由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行調節，以便在大功率操作或高溫環境下對芯片溫度加以限制，充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，SL4054將自動終止充電循環。當輸入電壓（交流適配器或 USB 電源）被拿掉時，SL4054自動進入一個低電流狀態，將電池漏電流降至 2uA以下。也可將SL4054置于停機模式，以而將供電電流降至 45uA。SL4054的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和一個用于指示充電結束和輸入電壓接入的狀態引腳。薩科微SL4054采用SOT23-5封裝小型化。

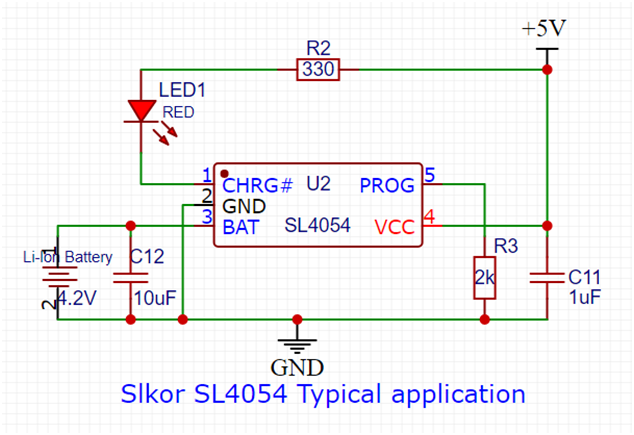

2．薩科微SL4054典型應用電路圖:

3.1正常充電循環：

當Vcc引腳電壓升至 UVLO門限電平以上且在 PROG引腳與地之間連接了一個精度為1%的設定電阻器或當一個電池與充電器輸出端相連時充電循環開始。如果BAT引腳電平低于2.9V，則充電器進入涓流充電模式。在該模式中SL4054提供約 1/10的設定充電電流，以便將電流電壓提升至一個安全的電平，從而實現滿電流充電。當BAT引腳電壓升至2.9V以上時，充電器進入恒定電流模式，此時向電池提供恒定的充電電流。當 BAT引腳電壓達到最終浮充電壓（4.2V）時，SL4054進入恒定電壓模式，且充電電流開始減小。當充電電流降至設定值的1/10，充電循環結束。

3.2充電電流的設定：

充電電流采用一個連接在芯片第5引腳PROG與地之間的電阻器來設定的。設定電阻器和充電電流采用下列公式來計算：（根據需要的充電電流來確定電阻器阻值）

3.3充電終止：

當充電電流達到最終浮充電壓之后降至設定值的1/10時，充電循環被終止。該條件是通過采用一個內部濾波比較器對PROG引腳進行監控來檢測的。當PROG引腳電壓降至100mV，充電被終止。充電電流被鎖斷，SL4054進入待機模式，此時輸入電源電流降至45uA。

3.4欠壓閉鎖:

內部欠壓閉鎖電路對輸入電壓進行監控，并在 Vcc 升至欠壓閉鎖門限以上之前使充電器保持在停機模式。UVLO 電路將使充電器保持在停機模式。如果UVLO 比較器發生跳變，則在 Vcc 升至比電池電壓高 100mV 之前充電器將不會退出停機模式。

4.薩科微SL4054典型應用電路BOM物料表

備注：

1.芯片的工作電流包括PROG Pin外面電阻消耗的電流（約100uA），但不包括芯片通過BAT Pin給芯片充電的電流（約100mA）

2.充電終止電流一般是設定充電電流的0.1倍。

薩科微slkor（m.jj-led.cn）用于工業和軍工產品有：碳化硅SiC SBD、碳化硅SiC MOS管、IGBT管、第五代超快恢復功率二極管等，滿足新能源汽車、高端裝備、通訊電力設備、太陽能光伏、醫療設備等行業對高性能產品的需求；應用于民用消費類產品有：高中低壓的MOS管、可控硅、橋堆等功率器件，肖特基二極管、ESD靜電保護二極管、TVS瞬態抑制二極管、通用二極管、三極管，和電源管理芯片LDO、AC-DC芯片、霍爾HALL磁性開關傳感器、高速光耦等系列產品，在智能手機、手提電腦、機器人、智慧家居、物聯網、車聯網、LED戶外照明、3C數碼產品等領域得到廣泛的應用。薩科微還將推出更多數字和模擬集成電路產品，為客戶提供更專業和更全面的服務。

方案詳圖：

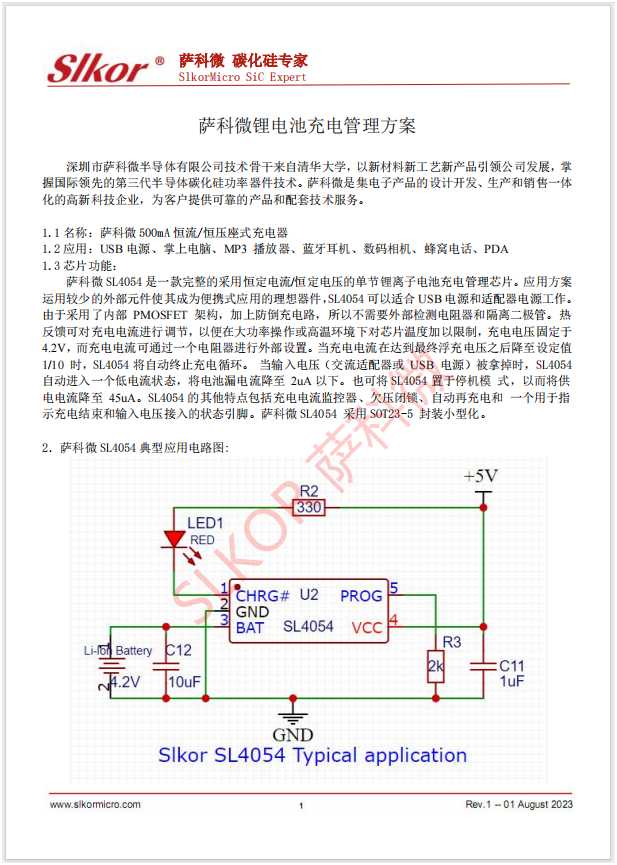

薩科微SL4054應用于500mA恒流/恒壓座式充電器（一）

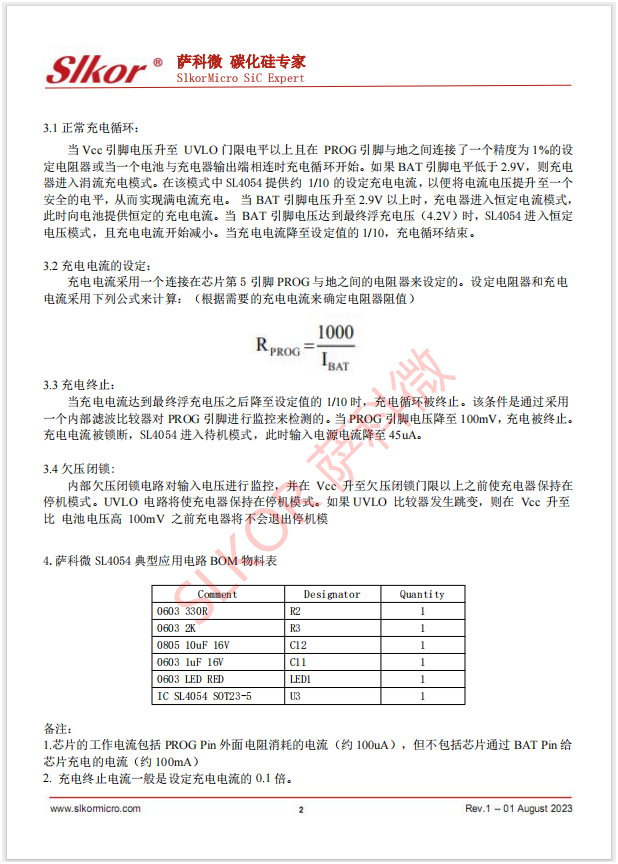

薩科微SL4054應用于500mA恒流/恒壓座式充電器（二）
