為了方便廣大電子硬件工程師用好薩科微的產品，為客戶提供配套的技術服務，讓產品更好為客戶創造價值，薩科微推出DC升壓可調LM2577S-ADJ應用電路等系列方案：

1.1 名稱：薩科微DC升壓LM2577S-ADJ應用電路方案

1.2 應用：升壓穩壓器，便攜設備，傳感器供電，充電器，適配器，工業控制電源 太陽能充電控制器，電池管理系統等

2. 薩科微LM2577S-ADJ是一款功能全 面，易用于使用的中功率開關穩壓器IC，尤其適合中小功率升壓。 集成度高保護機制完善，適合工程師快速開發原型并投入量產。設計中重點考慮散熱，布局和元件選型。

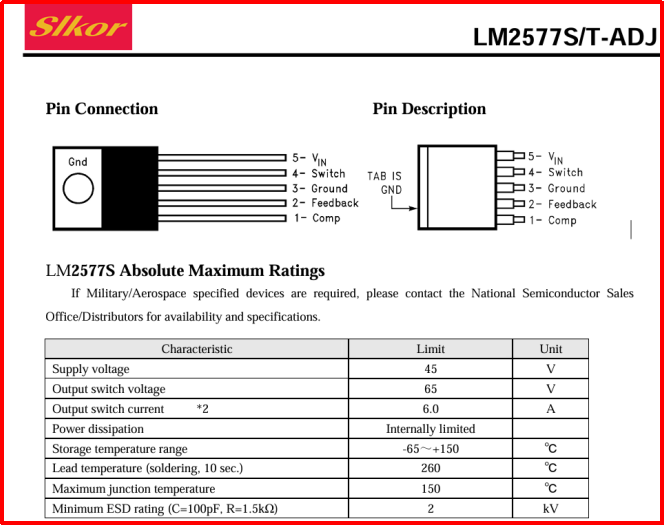

2.1 產品特點

1,產品所需要為外部元器件極少，降低BOM成本和設計復雜程度

2，NPN輸出開關電路3A。

3，寬輸入電壓范圍：3.5-40V，升壓可調輸出60V以內

2.2 輸出開關受電流限制、欠壓鎖定和熱關斷保護

3.1 52KHZ內部振蕩器

3.2 軟啟動功能可以減少啟動時候的浪涌電流

4.DC升壓調節器LM2577S-ADJ應用電路：

圖一

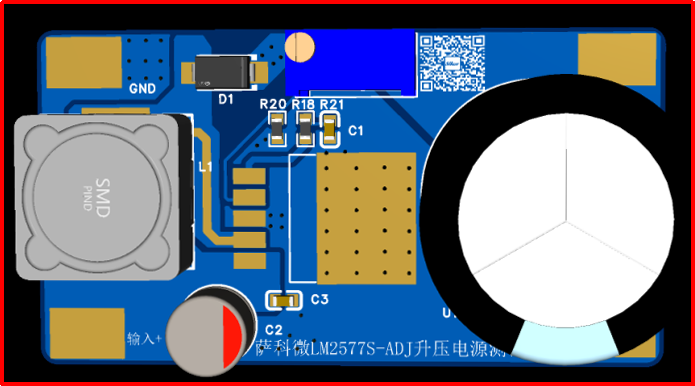

圖二（1） 使用嘉立創EDA專業版畫的3D效果圖

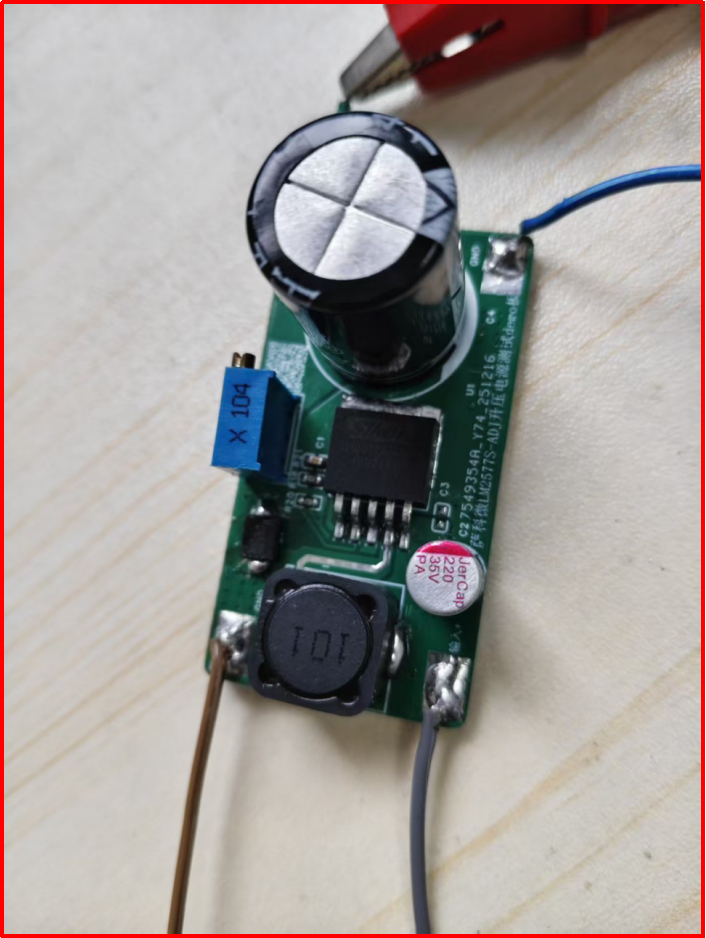

圖二（2）實物布局圖

5.應用原理

5.1將LM2577S/T_ADJ-ADJ用作升壓調節器的示例。這是一種用于產生高于輸入電源電壓的輸出電壓的開關型調節器。LM2577S/T_ADJ-12和LM2577S/T_ADJ-15也可用于輸出電壓分別為12V或15V的升壓調節器（通過將反饋引腳直接連接到調節器輸出即可實現）。

5.2其工作原理的基本說明如下。LM2577S/T_ADJ以52千赫茲的頻率開啟和關閉其輸出開關，這會在電感（L）中產生能量。當NPN開關開啟時，電感電流以ViN/L的速率充電，從而在電感中儲存電流。當開關關閉時，電感的兩端電壓就上升高于VIN，電流會通過二極管（D）以（Vout-Vin）/L的速率流經輸出電容（Coult），此時電感進行儲能，在導通時間內存儲在電感器中的能量會在關斷時間內轉移到輸出端。輸出電壓由轉移的能量量來控制，而這一能量量又由調節電感器的最大電流來控制。這是通過將一部分輸出電壓反饋到誤差放大器來實現的。這進一步加大了反饋電壓與1.230V參考電壓之間的差異。誤差放大器的輸出電壓與與開關電流（即開關導通期間的電感電流）成正比的電壓進行比較。當兩個電壓相等時，比較器會及時關閉開關，從而控制峰值開關電流，以保持輸出電壓恒定。

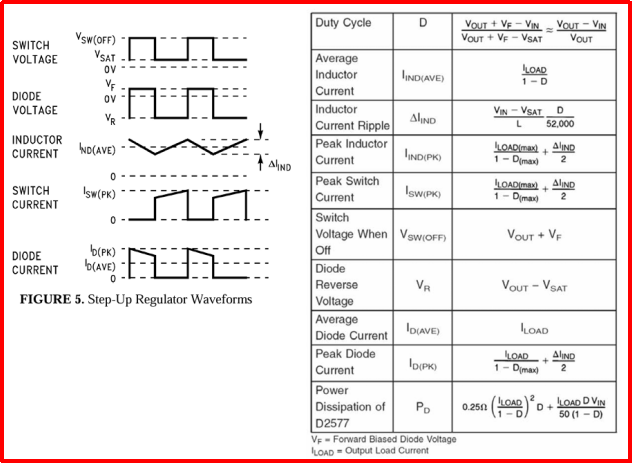

5.3該電路的電壓和電流波形如圖5所示，其計算公式見圖6。

5.4規格書還給出了具體電感電容計算公式，用戶按照規格推薦選取相應的電感器和電容值即可。

可調節版本的初步計算：

電感器的選擇是基于以下三個參數的計算得出的：

D(最大值），最大開關占空比(0<D<0.9）：

D(max)=Vout+Vf-VIN(min)/Vout+Vf-0.6V≈(Vout-Vin)/VOUT

其中，肖特基二極管的正向導通壓降Vf為0.5V，而快速恢復二極管的正向導通壓降Vf則為0.8V（通常情況)。

E·T 是由電壓乘以時間得出的值，用于給電感充電：

滿載時候平均電感電流計算

薩科微LM2577S-ADJ寬輸入電壓3.5-45V,適用于多種電源環節，如電池供電系統，工業電源等，內置3.0A NPN開關，振蕩器，保護電路，極大的簡化了外部元件數量，降低了設計復雜度和BOM成本。

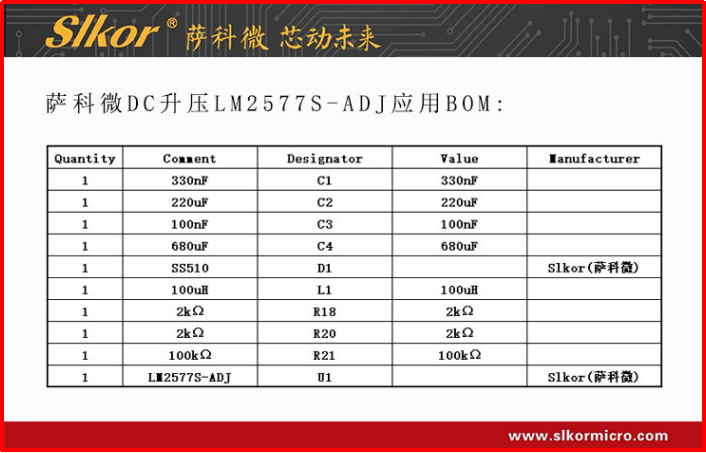

按照規格書搭建電路根據紋波要求選取電容值大于680uf。用戶按照DEMO實測升壓到20-50V以上還是很輕松能做到的。

6.給工程師的建議：布局布線建議SW開關節點靠近擺放，走線短而粗，采樣信號遠離SW節點，取末端輸出電壓采樣。同時GND回路面積小，地平面完整。LM2577S-ADJ芯片增加散熱面積，有利于過大電流，祝大家一板成功！

7.薩科微DC升壓LM2577S-ADJ應用：

8.薩科微（m.jj-led.cn）半導體為了終端客戶、代理商方便使用“slkor”品牌的新產品，加強對客戶的配套技術服務，接下來薩科微半導體會推出一系列DEMO應用產品。薩科微 芯動未來！
