深圳市薩科微slkor（m.jj-led.cn）半導體有限公司技術骨干來自清華大學，以新材料新工藝新產品引領公司發展，掌握國際領 先的第三代半導體碳化硅功率器件技術。薩科微集電子產品的設計開發、生產和銷售一體化的高新科技企業，為客戶提供可靠的產品和配套的技術服務。

1.1 名稱：薩科微SL8205FC同步降壓應用方案

1.2 應用：汽車系統，存儲，液晶電視，路由器，機頂盒，筆記本電腦

2.在1A5V輸出功率下，效率可達95%；最大持續電流為5A，峰值負載電流能力為6A。

2.1 產品特點

■SL8205FC是一款同步降壓型調節器集成電路，它將脈寬調制控制、上橋和下橋開關集成在同一芯片上，以最大程度減少開關過渡損耗和導通損耗。憑借超低的Rds(on)功率開關和高效的脈寬調制控制，該調節器集成電路能夠同時實現最高的效率和最高的開關頻率，從而最大程度地減少外部電感和電容的尺寸，從而實現最小化的解決方案占用面積。SL8205FC提供了諸如逐周期電流限制和熱關斷保護等保護功能。它會監測輸出電壓狀況以進行故障保護。

■內部設有5V的參考電壓(VCC)，用于為內部模擬電路和驅動電路供電。此引腳應通過一個 1uF 的陶瓷電容器接地旁路。此引腳可用于連接20mA 及以下的外部直流負載。

■SL8205FC設備有一個專用的使能控制引腳(EN)。只要輸入電壓足夠高，就可以通過 EN 進行使能和禁用操作，該引腳采用正邏輯。其下降值為12伏。當EN下拉至低于12伏時，設備將進入最低的關機電流模式(小于4微安)。通過將外部RC與EN引腳相連，可以編程設定在驅動 EN為高電平時的延遲開啟時間。

■欠壓鎖定(UVLO)機制的實施旨在防止設備在供電電壓不足的情況下運行。該欠壓鎖定的上升值約為4V，具有0.2V的滯回電壓。

2.2 采用軟啟動是為了防止在啟動過程中轉換器輸出電壓出現過沖現象。軟啟動是通過將一個電容器從軟啟動編程引腳連接至地來實現的。

3.工作溫度范圍：-40℃~85℃。

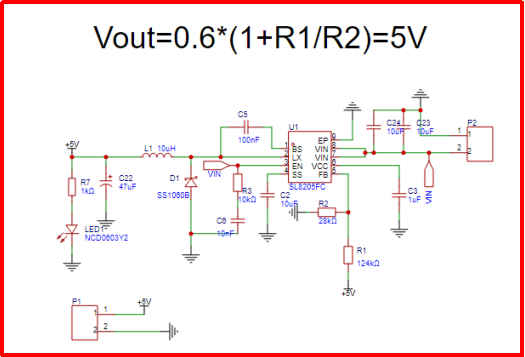

4.薩科微SL8205FC5A高效快速同步降壓應用電路

4.1應用原理：

SL8205FC是一款高效且快速的同步降壓型直流-直流轉換器，能夠提供 5A的輸出電流。其工作電壓范圍寬可在 4.5V 至 20V之間變化，并集成了主開關和同步開關，具有極低的 Rds(on)值，從而最大程度地減少了導通損耗。SL8205FC采用即時脈沖寬度調制(PWM)架構，能夠在高降壓應用中實現快速瞬態響應，并在輕載時保持高效率。此外，它在連續導通模式下以500kHz的恒定頻率工作，以最大限度地減小電感和電容的尺寸。

在選擇電感器時，有幾項需要考慮的因素。

4.2選擇電感以滿足所需的紋波電流要求。建議將紋波電流設定為最大輸出電流的約 40%。電感的

計算公式為:

其中 Fsw 是開關頻率，loutmax是最大負載電流。SL8205FC穩壓器集成電路對不同的紋波電流幅度具有較強的耐受能力。因此，最終選擇的電感值可以與計算值略有偏差，而不會對性能產生顯著影響。

電感的飽和電流額定值必須設定得高于滿載狀態下電感的最大電流值:

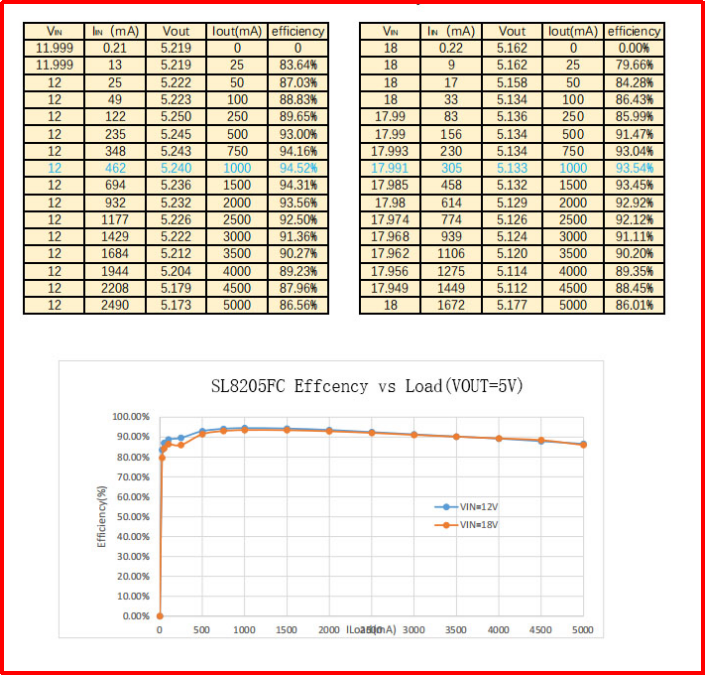

4.3薩科微SL8205FC測試輸出電流對應的效率如圖所示：

如上圖所示薩科微SL8205FC在測試1A 5V輸出的情況下能效達到93.54%，在輸出電流為3A的時候達到了90%以上，它是非常不錯的一款DC-DC同步降壓芯片。薩科微SL8205FC這顆DC-DC芯片在大電流場景應用非常熱銷，最大電流能達5A。

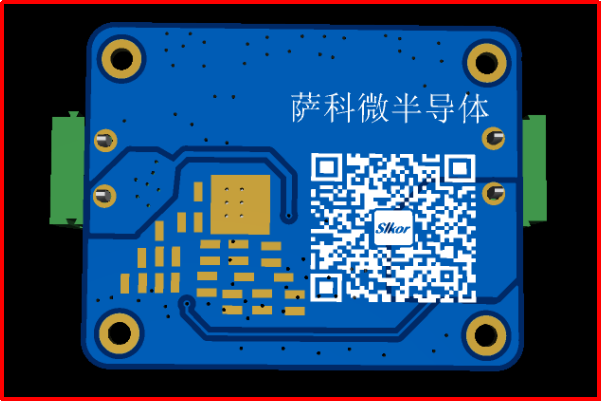

5.薩科微SL8205FC同步降壓DEMO參考布局如圖所示：

圖1

圖2

5.1用戶在設計的時候注意開關節點SW動點熱點面積要小，功率回路面積要小，盡量擺一起，散熱處理要做好，圖2底部阻焊層開窗做好散熱，取樣末端輸出電容，輸入端先經過濾波電容濾波在到SL8205FC供電引腳。

6.薩科微SL8205FC同步降壓DC-DC應用電路BOM表物料信息如下:

薩科微（m.jj-led.cn）半導體為了終端客戶、代理商方便使用“slkor”品牌的新產品，加強對客戶的配套技術服務，產品詳細信息，可咨詢我司人員！
