TEC的工作原理

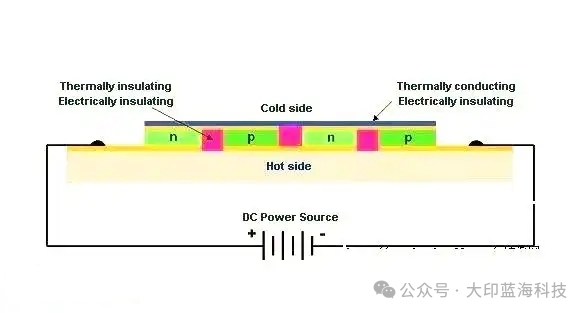

TEC（Thermoelectric Cooler），也被稱為半導體制冷片，在眾多設備中發揮著關鍵的溫度控制作用。其基本工作原理源于 珀耳帖效應，這是一種熱電效應，表現為金屬接觸點處的一側吸熱而另一側放熱。由于純金屬的熱電效應相對較小，因此在實際應用中，我們通常采用半導體材料來顯著增強這一效應。通過改變電流的方向，可以輕松切換TEC的冷熱面，這本質上是在外加電場的作用下，利用電子流將內能從一側轉移到另一側的過程。

TEC的驅動控制

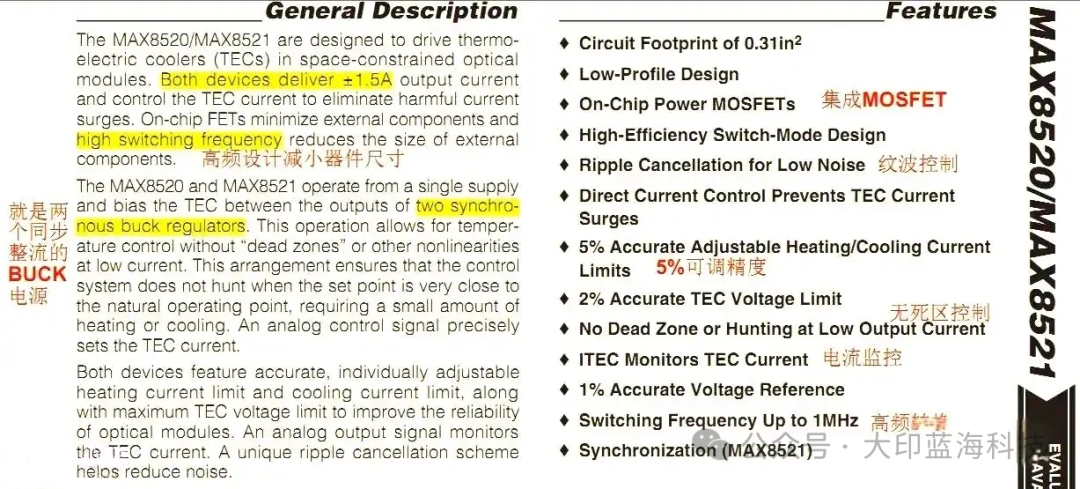

那么，如何才能有效地驅動TEC以實現精確的溫度控制呢？讓我們以一款集成了TEC控制芯片的產品為例，來探討一下TEC的驅動控制原理。這款產品采用的是 MAX8520集成芯片，其驅動電流為1.5A，驅動方式與電機的驅動頗為相似。

芯片內部運作及外部PID控制

芯片作為現代電子技術的核心，其內部運作原理十分復雜。但簡而言之，它通過微電子工藝將數以億計的晶體管等元件集成在一塊極小的硅片上，形成復雜的電子電路。這些電路在芯片內部相互連接，協同工作，使得芯片能夠執行各種復雜的計算和操作。

模擬PID控制電路

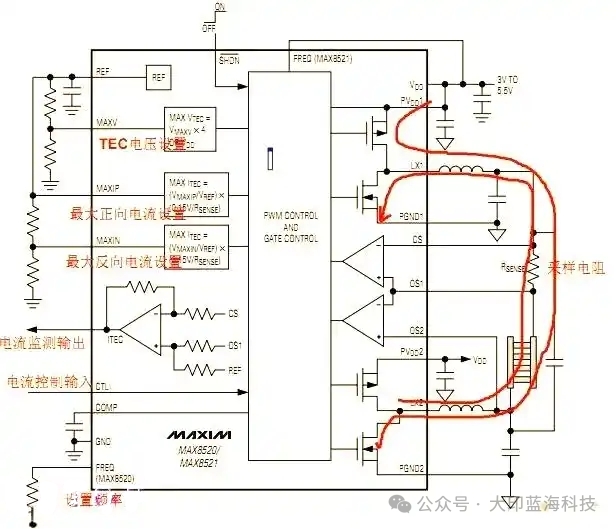

上圖展示了控制系統的基本原理。在系統中，我們設定TEC（熱電制冷器）的最大輸出電流，并通過采樣電阻對輸出電流進行采樣。隨后，將采樣得到的電流與設定電壓進行對比，利用誤差放大器進行反饋控制，以維持恒定的電流輸出。整個過程中，模擬PID控制電路發揮著至關重要的作用，它不僅決定了溫控系統的響應速度，還影響了系統的穩定性。接下來，我們將深入探討模擬PID控制電路的具體工作原理。

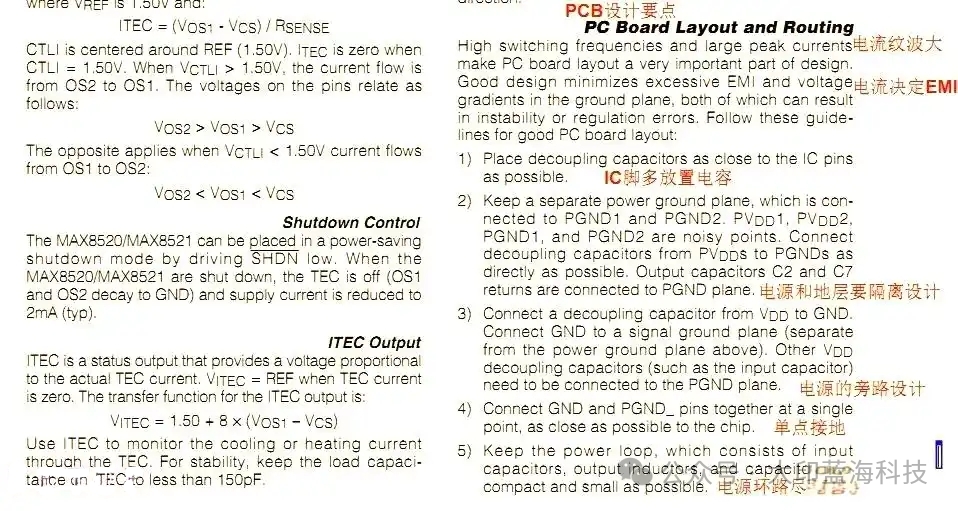

PCB設計要點

在控制系統設計中，PCB（印刷電路板）設計是不可或缺的一環。它不僅影響著系統的電氣性能，還對系統的穩定性和可靠性產生深遠影響。因此，在PCB設計過程中，我們需要遵循一系列的要點和原則，以確保設計的合理性和優化。這些要點包括但不限于布局規劃、信號完整性、電源設計以及電磁兼容性等方面的考慮。通過精心設計PCB，我們可以打造出高性能、穩定可靠的控制系統，為各種應用提供強大的支持。

總結與結論

在以集成芯片為核心的TEC控制應用中，我們簡要探討了 PID反饋控制設計和PCB布局設計的關鍵性。PID設計可參考典型案例，并結合實際樣板結果進行精細調試。而PCB布局方面，則需特別關注大功率回路的隔離、散熱以及電磁干擾（EMI）的防范措施。
